Enchapadora HH-509R
La Enchapadora Automática HUAHUA HH-509R es una solución industrial desarrollada para procesar cantos rectos y cantos inclinados a 45° en una misma línea. Su configuración integra preparación del panel, pegado, prensado, recorte y acabado, reduciendo operaciones manuales y manteniendo una calidad uniforme durante la producción.
Está especialmente indicada para fábricas de muebles que trabajan con paneles de diseño contemporáneo, frentes sin tiradores, puertas, gabinetes y componentes que combinan cantos convencionales con acabados biselados.
- Procesamiento automático de cantos rectos e inclinados.
- Ángulo de trabajo inclinado de 45°.
- Perfilado independiente para cantos rectos e inclinados.
- Pegado y prensado específicos para cada tipo de canto.
- Recorte grueso, recorte fino, corte de extremos y redondeo de esquinas.
- Raspado R1 y R2, raspado plano, limpieza y pulido.
- Velocidad de avance de hasta 18 m/min en cantos rectos.
- Configuración orientada a producción industrial continua.
Funciones de la HH-509R
La HH-509R reúne en una única línea automática todas las etapas necesarias para preparar, pegar y terminar cantos rectos e inclinados. La siguiente imagen muestra la distribución de sus unidades de trabajo.
Preparación precisa del panel
Antes del pegado, la máquina prepara el borde del panel de acuerdo con el tipo de trabajo seleccionado. Las unidades dedicadas ayudan a corregir irregularidades y a formar el perfil necesario para que la cinta se adapte correctamente.
Perfilado del canto inclinado
La unidad mecaniza el borde del panel para formar el canto inclinado a 45° en una sola pasada, preparando la superficie para las etapas posteriores.
Perfilado del canto recto
Dos motores de 2,2 kW y dos fresas preparan el borde recto antes del pegado. La altura máxima de perfilado es de 40 mm, con opción de 65 mm.
Pegado para cantos rectos e inclinados
La máquina dispone de sistemas específicos para aplicar el adhesivo sobre la superficie recta o inclinada. Esto permite que la cinta acompañe correctamente la geometría del panel y ayuda a obtener una unión uniforme.
Pegado del canto inclinado
El adhesivo termofusible se aplica sobre la cara inclinada del panel, siguiendo el perfil del bisel para favorecer el contacto uniforme con la cinta.
Ranurado de la cinta
La cinta se prepara según el ángulo definido para facilitar su doblado y permitir que se adapte con mayor precisión al perfil inclinado del panel.
Pegado del canto recto
El adhesivo termofusible se distribuye sobre el borde recto del panel de manera uniforme para preparar una unión estable con la cinta de canto.
Prensado firme y uniforme
Después del pegado, diferentes conjuntos de rodillos presionan la cinta contra el panel. La configuración cambia según se procese un canto recto o inclinado.
Prensado del canto recto
Cuatro rodillos rectos ejercen presión sobre la cinta para mantenerla firmemente unida al borde convencional del panel.
Prensado del canto inclinado
Cuatro rodillos oblicuos y dos rodillos rectos acompañan la geometría del canto inclinado para mejorar el contacto entre la cinta y el panel.
Recorte y acabado automático
Las unidades de acabado eliminan el sobrante de cinta, corrigen marcas de mecanizado y dan forma a los bordes y esquinas. El resultado es un panel limpio y preparado para continuar con el montaje del mueble.
Recorte grueso del canto inclinado
El seguimiento automático por disco guía la unidad de alta velocidad para retirar el exceso de cinta y formar el perfil con radio R.
Corte de extremos
El sistema corta el sobrante de cinta en la entrada y salida del panel, dejándolo alineado con sus caras delantera y trasera.
Recorte fino del canto recto
El seguimiento automático ajusta la cinta en los bordes superior e inferior y realiza el acabado final con radio R.
Redondeo de esquinas
La unidad perfila las cuatro esquinas de la cinta para obtener una transición suave, uniforme y visualmente más cuidada.
Raspado R1 y R2
Las cuchillas eliminan pequeñas ondulaciones y marcas dejadas por el recorte, uniformando el radio superior e inferior del canto.

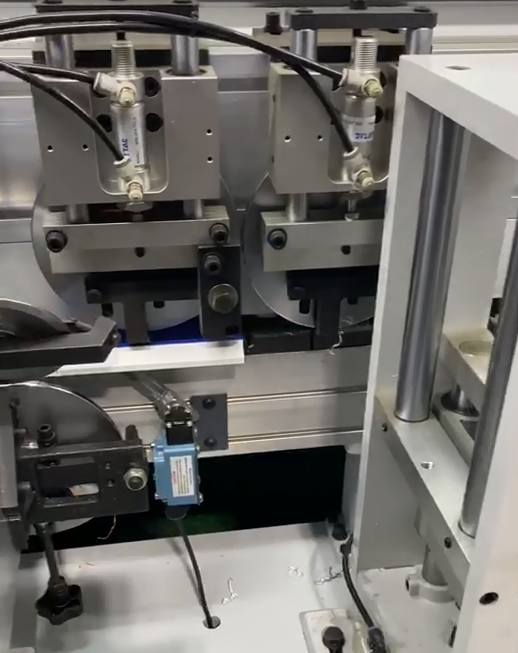

Raspado plano
Retira residuos de adhesivo en las uniones superior e inferior, manteniendo más limpio el panel y reduciendo la acumulación en los discos de pulido.

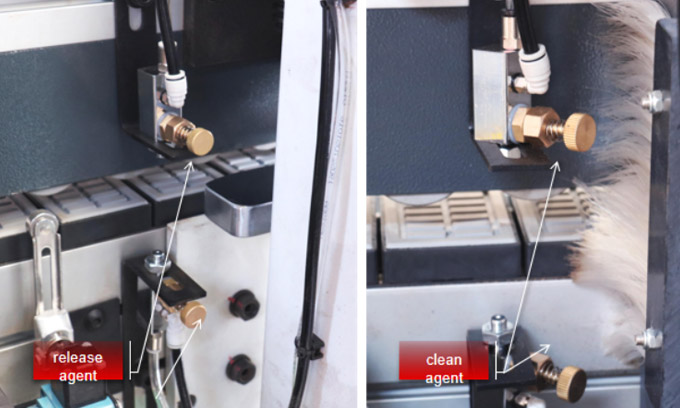

Agente separador y limpieza
El agente separador ayuda a evitar que el adhesivo sobrante se adhiera al panel. En la salida, el agente de limpieza facilita la remoción de residuos.
Opcional: raspado plano flexible
La unidad flexible facilita la remoción de residuos de adhesivo y contribuye a conseguir una superficie más limpia antes del pulido final.
Flujo de trabajo integrado
La combinación de unidades específicas para cantos rectos e inclinados permite procesar diferentes diseños dentro de una misma solución industrial. Esto disminuye la manipulación entre máquinas, reduce los tiempos improductivos y ayuda a mantener mayor repetibilidad en cada lote.
- Cantos inclinados: perfilado a 45°, pegado, ranurado de cinta, prensado y recorte específico.
- Cantos rectos: perfilado, pegado, prensado, corte de extremos y recorte fino.
- Acabado: redondeo de esquinas, raspado R1/R2, raspado plano, limpieza y pulido.
Ficha técnica
| Especificación | HH-509R |
|---|---|
| Tipo de máquina | Enchapadora automática para cantos rectos e inclinados |
| Longitud y ancho mínimos del panel | ≥ 160 mm |
| Espesor del panel para canto inclinado | 15–25 mm |
| Espesor del panel para canto recto | 10–60 mm |
| Espesor de cinta para canto recto | 0,4–3,0 mm |
| Espesor de cinta para canto inclinado | 0,4–1,5 mm |
| Ángulo del canto inclinado | 45° fijo |
| Velocidad de avance para canto inclinado | 15 m/min |
| Velocidad de avance para canto recto | 18 m/min |
| Motores de perfilado del canto recto | 2 × 2,2 kW |
| Altura máxima de perfilado recto | 40 mm; opcional 65 mm |
| Potencia total instalada | 31,3 kW |
| Presión de trabajo | 0,65 MPa |
| Dimensiones generales | 9300 × 900–1000 × 1600 mm* |
| Peso aproximado | 4100 kg |
*La página oficial del fabricante informa 9300 × 1000 × 1600 mm en el resumen y 9300 × 900 × 1600 mm en la tabla técnica. Confirme la profundidad correspondiente a la configuración solicitada. Las características y componentes pueden variar según la versión final de la máquina.
Aplicaciones
La HH-509R está indicada para fábricas de muebles, carpinterías industriales y centros de producción que necesitan combinar cantos rectos e inclinados con alta repetibilidad.
Puede utilizarse en la fabricación de cocinas, armarios, guardarropas, puertas, frentes de cajón, mobiliario residencial, comercial y de oficina, especialmente en diseños con cantos biselados o perfiles a 45°.
Preguntas frecuentes
¿Cuál es la principal diferencia de la HH-509R?
Su principal diferencial es la capacidad de realizar el procesamiento automático de cantos rectos e inclinados dentro de una misma línea, con unidades específicas para preparar, pegar, prensar y terminar cada geometría.
¿El ángulo inclinado es ajustable?
La ficha técnica oficial indica un ángulo inclinado fijo de 45°.
¿Qué espesores de panel puede procesar?
Para cantos rectos, admite paneles de 10 a 60 mm. Para cantos inclinados, el rango informado es de 15 a 25 mm.
¿Qué espesores de cinta admite?
En cantos rectos trabaja con cinta de 0,4 a 3,0 mm. En cantos inclinados, el espesor indicado es de 0,4 a 1,5 mm.
¿Cuál es la velocidad de avance?
La velocidad especificada es de 18 m/min para cantos rectos y 15 m/min para cantos inclinados.
¿La máquina incluye raspado plano flexible?
El fabricante presenta el raspado plano flexible como una configuración opcional. Su inclusión debe confirmarse al definir el pedido.
