Enchapadora SICAR ECO F4

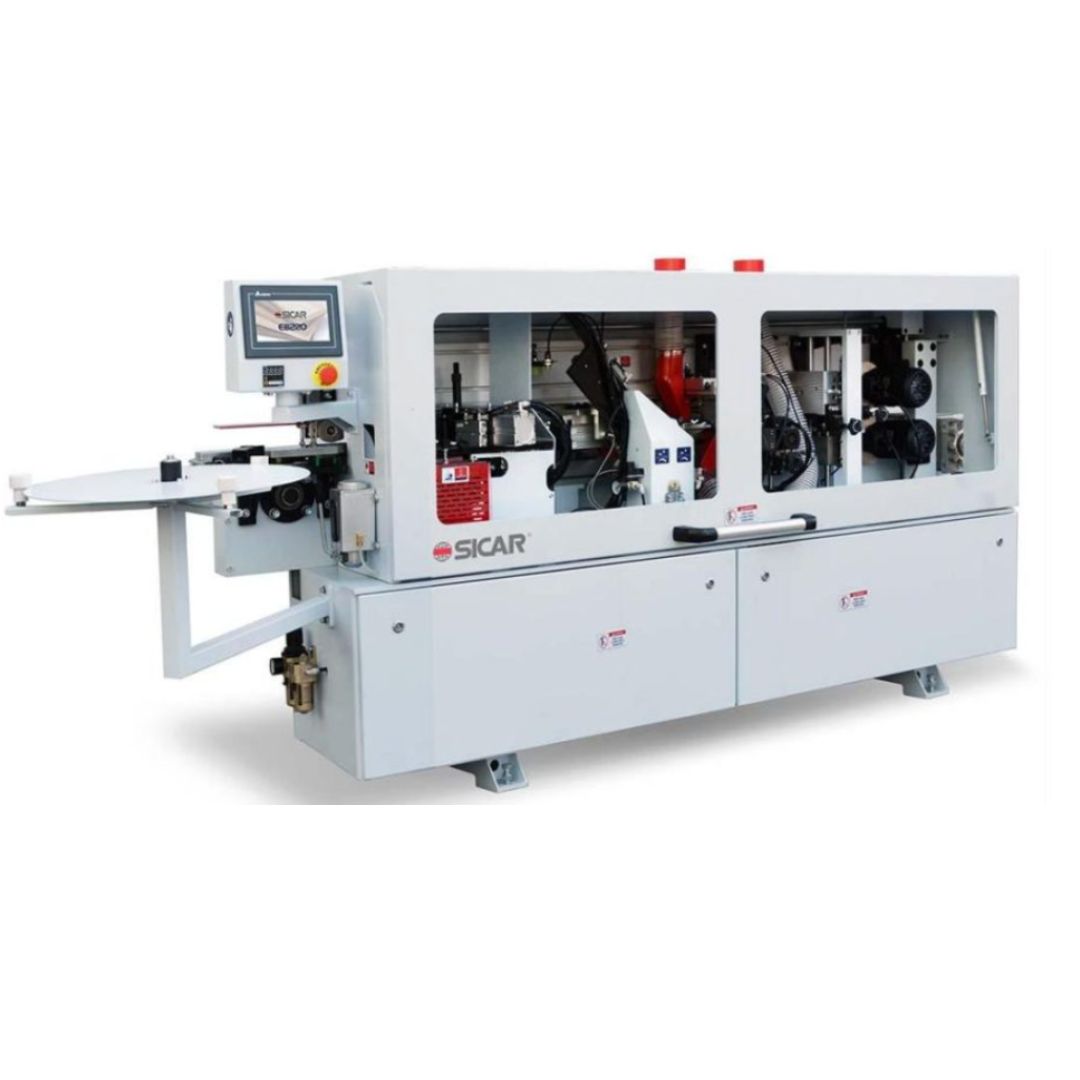

Enchapadora de Cantos SICAR ECO F4
La SICAR ECO F4 es una enchapadora automática de cantos compacta, diseñada para talleres, carpinterías y fabricantes de muebles que necesitan mejorar la uniformidad y la calidad del acabado en tableros.
La máquina integra cuatro operaciones principales en un solo flujo de trabajo: pegado, recorte, recorte fino y pulido. Esta configuración permite aplicar la cinta de canto, eliminar los excedentes y finalizar la superficie con mayor consistencia que un proceso completamente manual.
Los módulos funcionales de la serie ECO F están basados en soluciones utilizadas en enchapadoras de grado industrial, adaptadas a un formato más compacto para ahorrar espacio sin renunciar a la precisión y estabilidad necesarias para el trabajo profesional.
Enchapado automático con cuatro funciones
La ECO F4 organiza las etapas esenciales del enchapado de cantos dentro de una misma máquina, manteniendo el avance continuo de la pieza a una velocidad de trabajo de 11 m/min.
Funciones incluidas:
- Pegado: funde y aplica el adhesivo de manera uniforme para unir la cinta con el tablero.
- Recorte: corta el excedente de cinta en los extremos delantero y trasero de la pieza.
- Recorte fino: refina los bordes superior e inferior para obtener una terminación más precisa.
- Pulido: utiliza ruedas de algodón para limpiar y suavizar la superficie final del canto.
Sistema de control con pantalla táctil
La máquina cuenta con control general mediante PLC Delta y una pantalla táctil industrial de 7 pulgadas, facilitando la supervisión y el ajuste de las funciones principales del equipo.
El sistema incorpora indicadores y recordatorios de protección para apoyar una operación más controlada durante el trabajo diario.
Sistema transportador y viga de presión
El sistema transportador utiliza bloques resistentes a la abrasión y una guía semicircular de precisión endurecida para aumentar la resistencia al desgaste.
El motor de arrastre cuenta con control por variador de frecuencia para ofrecer un arranque estable y sistema de frenado. La viga de presión está fabricada con perfil reforzado de aleación de aluminio para mantener la pieza correctamente apoyada durante todo el proceso.
Aplicación uniforme del adhesivo
El sistema de pegado utiliza una estructura diseñada para fundir y distribuir el adhesivo de forma uniforme, favoreciendo una unión más sólida y constante entre la cinta de canto y el tablero.
La potencia del motor de pegado es de 0.75 kW y el sistema de calentamiento cuenta con una potencia de 1.5 kW.
Recorte y recorte fino
El módulo de recorte elimina el excedente de cinta en los extremos de la pieza mediante dos motores de 0.37 kW.
Después, el recorte fino trabaja los bordes superior e inferior con dos motores de 0.75 kW y fresas de acabado con radio R2 y cuatro filos. El conjunto incorpora campanas de aspiración independientes para apoyar la extracción de residuos durante el proceso.
Pulido para una superficie más limpia
La etapa de pulido utiliza dos motores de 0.37 kW y ruedas de algodón para limpiar el canto después del mecanizado, suavizar la superficie y mejorar la presentación final de la pieza.
La ECO F4 no incorpora la función de raspado incluida en la ECO F5. Su configuración está enfocada en las cuatro operaciones esenciales de pegado, recorte, recorte fino y pulido.
Componentes eléctricos de marcas reconocidas
De acuerdo con la configuración técnica presentada por el fabricante, la ECO F4 utiliza componentes de marcas reconocidas como Delta, Siemens, Omron, Autonics, Honeywell y AirTAC.
El equipo eléctrico incorpora control independiente mediante variadores de frecuencia, función de frenado del motor y protección de secuencia de fases. Los principales componentes de baja tensión son de la marca Siemens.
Beneficios principales
- Cuatro funciones automáticas en una sola máquina.
- Pegado, recorte, recorte fino y pulido.
- Formato compacto para aprovechar mejor el espacio del taller.
- Velocidad de trabajo de 11 m/min.
- Control mediante PLC Delta y pantalla táctil de 7 pulgadas.
- Sistema transportador con arranque estable y frenado.
- Viga de presión de aleación de aluminio reforzado.
- Recorte fino con dos motores y aspiración independiente.
- Pulido final con ruedas de algodón.
- Componentes eléctricos de marcas reconocidas.
Ficha técnica - SICAR ECO F4
| Especificación | Unidad | ECO F4 |
|---|---|---|
| Capacidad de trabajo | ||
| Funciones | - | Pegado, recorte, recorte fino y pulido |
| Velocidad de trabajo | m/min | 11 |
| Altura de la cinta de canto | mm | 12-45 |
| Espesor del tablero | mm | 10-45 |
| Espesor de la cinta de canto | mm | 0.4-3 |
| Ancho mínimo del tablero | mm | 80 |
| Presión de aire de trabajo | MPa | 0.6-0.8 |
| Motores y potencia | ||
| Potencia total | kW | 6.5 |
| Potencia del motor de pegado | kW | 0.75 |
| Potencia de calentamiento | kW | 1.5 |
| Potencia de los motores de recorte | kW | 0.37 x 2 |
| Potencia de los motores de recorte fino | kW | 0.75 x 2 |
| Potencia de los motores de pulido | kW | 0.37 x 2 |
| Potencia del motor de arrastre | kW | 1.5 |
| Alimentación eléctrica estándar | V | 380 |
| Dimensiones y peso | ||
| Dimensiones de la máquina | mm | 2850 x 700 x 1300 |
| Dimensiones del embalaje | mm | 2550 x 650 x 1400 |
| Peso | kg | 700 |
Nota: la alimentación estándar indicada por el fabricante es de 380 V. También puede existir configuración de 220 V o personalizada. El voltaje, la frecuencia, las dimensiones finales, la configuración eléctrica, el sistema de extracción y las condiciones de instalación deben confirmarse con Nuno Technology antes de realizar el pedido.
