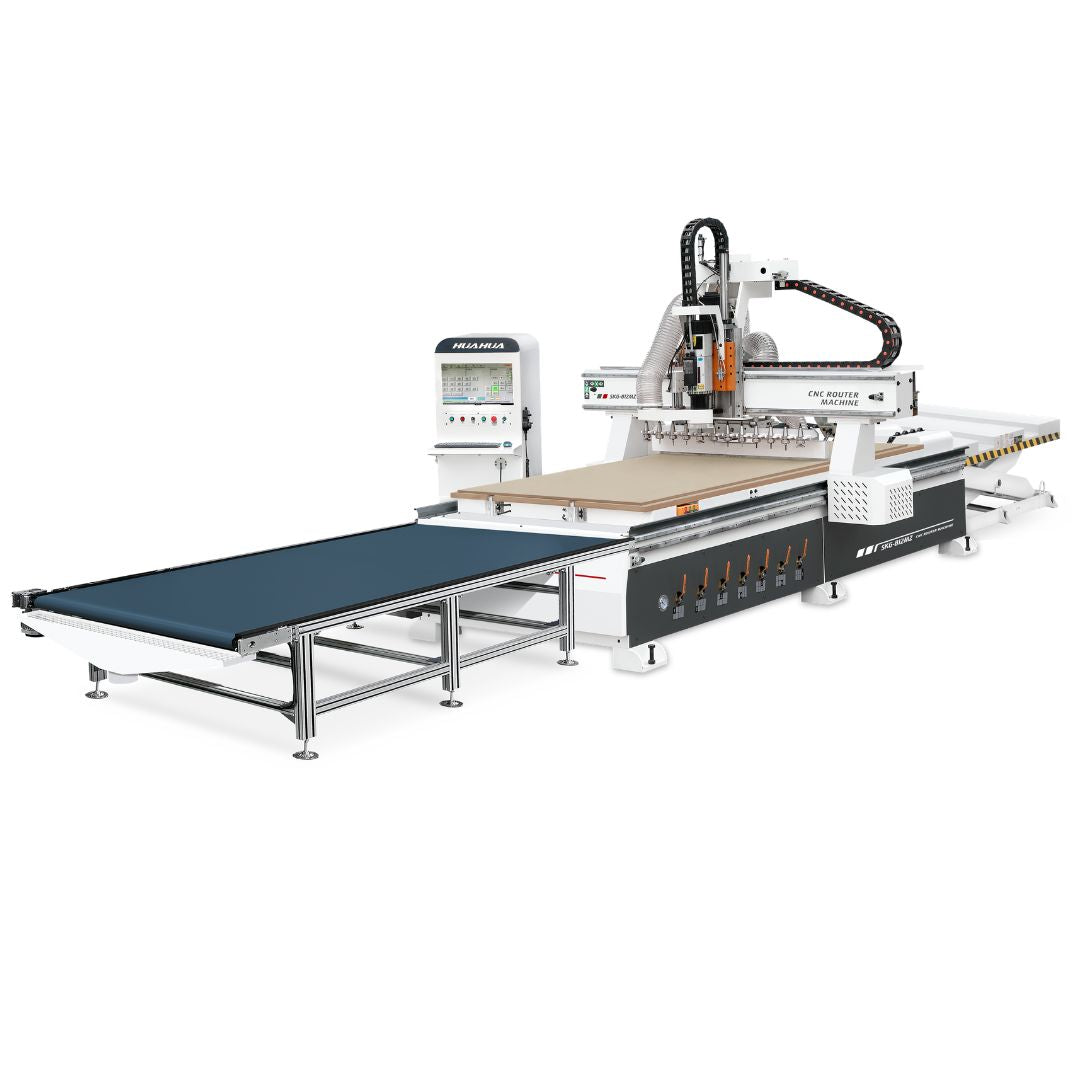

Router SKG-812MZ
El Router CNC HUAHUA SKG-812MZ es un centro de mecanizado industrial equipado con carga automática, descarga mediante cinta transportadora y cambiador automático de herramientas.
Su área útil de trabajo de 1300 × 2800 mm permite procesar paneles completos utilizados en la fabricación de muebles, puertas, mesas, elementos decorativos y productos publicitarios.
El SKG-812MZ incorpora un electrohusillo ATC de 9 kW y 24.000 rpm, almacén lineal para 12 herramientas, sistema de control Baoyuan de Taiwán, mesa de vacío dividida en siete zonas y servomotores de alto rendimiento.
La combinación de carga automática, cambio automático de herramientas y descarga mediante cinta transportadora reduce la intervención del operador entre las diferentes etapas del ciclo.
- Área útil de trabajo de 1300 × 2800 mm.
- Carga automática mediante mesa elevadora.
- Capacidad máxima de carga de hasta 3000 kg.
- Descarga automática mediante cinta transportadora.
- Electrohusillo ATC de 9 kW y 24.000 rpm.
- Almacén lineal con capacidad para 12 herramientas.
- Portaherramientas ISO30 con pinza ER32.
- Mesa de vacío dividida en siete zonas.
- Velocidad máxima de desplazamiento de 80 m/min en X e Y.
- Sensor automático de altura de herramienta.
- Guías lineales importadas de 30 mm.
- Sistema centralizado de lubricación.
- Sistema de control Baoyuan de Taiwán.

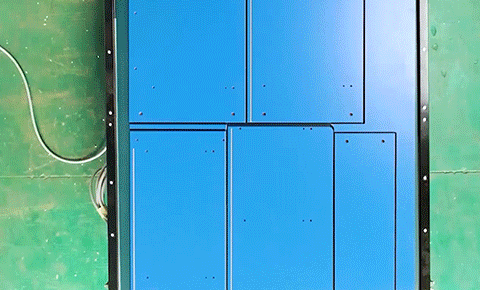

Producción automática de paneles
El SKG-812MZ integra diferentes etapas del proceso en una única célula de producción:
- La mesa elevadora posiciona el siguiente panel.
- El sistema carga automáticamente el material sobre la mesa de trabajo.
- La bomba de vacío mantiene el panel sujeto durante el mecanizado.
- El electrohusillo realiza los cortes, ranurados, fresados o perforaciones programadas.
- El cambiador automático selecciona las herramientas necesarias.
- La cinta transportadora descarga la pieza terminada.
Esta configuración permite organizar ciclos continuos y reducir el tiempo dedicado a cargar, descargar y cambiar herramientas manualmente.
Sistema de control Baoyuan de Taiwán
El sistema de control Baoyuan centraliza la programación y operación de la máquina.
Su interfaz está diseñada para ofrecer una respuesta rápida y facilitar el acceso a los parámetros de trabajo, posiciones, velocidades y programas de mecanizado.
Desde el control, el operador puede gestionar los movimientos de los ejes, la activación del vacío, el cambio de herramientas y los ciclos automáticos de carga y descarga.
Electrohusillo ATC de alta velocidad
El SKG-812MZ está equipado con un electrohusillo de 9 kW y cambio automático de herramientas.
Su velocidad máxima de 24.000 rpm permite realizar cortes, fresados, ranurados, grabados y mecanizados con diferentes herramientas.
La potencia de 9 kW proporciona capacidad para trabajos intensivos, mientras que la alta velocidad favorece una superficie más uniforme cuando se utilizan herramientas y parámetros adecuados.
- Potencia: 9 kW.
- Velocidad máxima: 24.000 rpm.
- Cantidad de electrohusillos: 1.
- Sistema: cambio automático de herramientas ATC.
Almacén lineal para 12 herramientas
El almacén lineal dispone de 12 posiciones para mantener preparadas las herramientas necesarias para cada programa.
El sistema utiliza portaherramientas ISO30 con pinza ER32. Durante el ciclo, la máquina selecciona automáticamente la herramienta indicada en el programa sin necesidad de detener la producción para realizar el cambio manual.
Esta capacidad permite combinar diferentes operaciones sobre un mismo panel, como corte, ranurado, fresado, grabado y perforaciones mediante el electrohusillo.
Servomotores y reductores de alto rendimiento
Los servomotores controlan el desplazamiento de los ejes y trabajan junto con reductores para proporcionar movimientos estables y repetitivos.
La configuración permite alcanzar velocidades de hasta 80 m/min en los ejes X e Y y hasta 20 m/min en el eje Z.
El control preciso del movimiento resulta fundamental para mantener la correspondencia entre los cortes, ranurados y otras operaciones programadas.

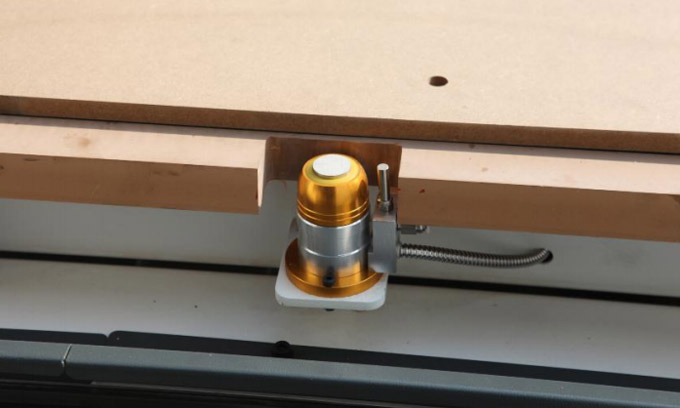

Sensor automático de herramienta
El sensor automático mide la altura de la herramienta instalada y ayuda a establecer la referencia del eje Z.
Esta función facilita la preparación después de cambiar una herramienta y reduce la necesidad de realizar el ajuste de altura manualmente.
Guías lineales importadas de 30 mm
El pórtico utiliza guías lineales rectificadas de 30 mm combinadas con un sistema de transmisión por cremallera.
Las guías proporcionan apoyo al conjunto del electrohusillo durante los movimientos de mecanizado.
Los patines están conectados a un sistema centralizado de lubricación, que distribuye lubricante a los puntos necesarios y facilita el mantenimiento periódico.
Mesa elevadora de carga automática
La mesa elevadora mantiene los paneles preparados y los posiciona a la altura necesaria para la carga automática.
Su capacidad máxima informada es de 3000 kg, permitiendo preparar una pila de paneles antes de iniciar el ciclo de producción.
Conforme los paneles son utilizados, la mesa ajusta su altura para mantener el siguiente material en posición de carga.
Cinta transportadora de descarga automática
Después de finalizar el mecanizado, la pieza es transferida automáticamente hacia la cinta transportadora.
La descarga libera la mesa de trabajo para recibir el siguiente panel y reduce la necesidad de retirar manualmente las piezas terminadas.
El sistema puede detenerse y reiniciar de acuerdo con la secuencia programada y con las condiciones del ciclo automático.
Mesa de vacío con siete zonas
La mesa de trabajo está dividida en siete zonas de vacío para sujetar el panel durante el mecanizado.
La división permite gestionar el área de sujeción según el tamaño y la posición del material, concentrando el vacío en las zonas utilizadas.
La bomba de vacío especificada posee una potencia de 7,5 kW.
Capacidad de trabajo
| Especificación | SKG-812MZ |
|---|---|
| Área útil de trabajo | 1300 × 2800 mm |
| Zonas de vacío | 7 zonas |
| Velocidad máxima del eje X | 80 m/min |
| Velocidad máxima del eje Y | 80 m/min |
| Velocidad máxima del eje Z | 20 m/min |
| Capacidad de la mesa elevadora | Hasta 3000 kg |
Electrohusillo y herramientas
| Especificación | Configuración |
|---|---|
| Cantidad de electrohusillos | 1 unidad |
| Potencia del electrohusillo | 9 kW |
| Velocidad máxima | 24.000 rpm |
| Cambio automático de herramientas | ATC |
| Capacidad del almacén | 12 herramientas |
| Tipo de portaherramientas | ISO30 |
| Tipo de pinza | ER32 |
| Unidad de perforación dedicada | No incluye |
Ficha técnica general
| Especificación | SKG-812MZ |
|---|---|
| Potencia de la bomba de vacío | 7,5 kW |
| Caudal de vacío informado | 250 m³/h |
| Potencia total instalada | 23,5 kW |
| Dimensiones de la máquina | 3701 × 3340 × 2816 mm |
| Peso bruto aproximado | 1800 kg |
Las especificaciones, dimensiones y componentes pueden variar según la configuración final solicitada. Confirme la tensión eléctrica, la bomba de vacío, los portaherramientas, el sistema de extracción y las condiciones de instalación antes de realizar el pedido.
Aplicaciones

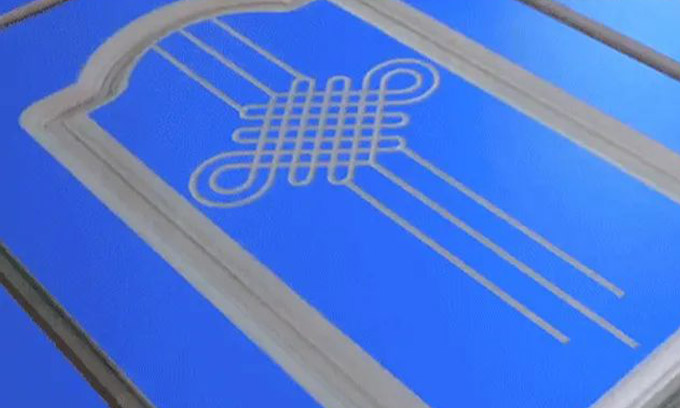

El SKG-812MZ puede realizar corte, fresado, ranurado, grabado y perforaciones mediante el electrohusillo, utilizando las herramientas y parámetros adecuados.
Está indicado para la fabricación de:
- Armarios y guardarropas.
- Cocinas y muebles de baño.
- Puertas y paneles decorativos.
- Mesas y componentes para muebles.
- Productos publicitarios y señalización.
- Elementos de decoración.
- Piezas mecanizadas y paneles personalizados.
Según el fabricante, puede utilizarse con materiales como MDF, madera contrachapada, madera maciza, PVC, HPL, laminado compacto, acrílico y otros materiales compatibles.
El mecanizado de aluminio requiere herramientas, lubricación, velocidades y parámetros específicos para este material.
Preguntas frecuentes
¿Qué operaciones puede realizar el SKG-812MZ?
Puede realizar corte, fresado, ranurado, grabado y perforaciones programadas mediante el electrohusillo y la herramienta correspondiente.
¿Cuál es el área útil de trabajo?
El área útil de trabajo es de 1300 × 2800 mm.
¿Cuántas herramientas admite?
El almacén lineal tiene capacidad para 12 herramientas con portaherramientas ISO30 y pinza ER32.
¿El cambio de herramientas es automático?
Sí. El electrohusillo dispone de sistema ATC y selecciona automáticamente la herramienta definida en el programa.
¿La máquina carga y descarga los paneles automáticamente?
Sí. Cuenta con una mesa elevadora para carga automática y una cinta transportadora para descargar las piezas terminadas.
¿Cuál es la capacidad de la mesa elevadora?
La capacidad máxima de carga informada por el fabricante es de 3000 kg.
¿La máquina incluye una unidad de perforación múltiple?
No. La ficha técnica indica que no incorpora un cabezal dedicado con múltiples brocas. Las perforaciones se realizan mediante el electrohusillo y una herramienta adecuada.
¿Qué materiales puede procesar?
Puede trabajar con MDF, madera contrachapada, madera maciza, PVC, HPL, laminado compacto, acrílico y otros materiales compatibles. Cada material requiere herramientas y parámetros adecuados.
¿La máquina utiliza sujeción por vacío?
Sí. La mesa está dividida en siete zonas de vacío y utiliza una bomba con potencia especificada de 7,5 kW.
