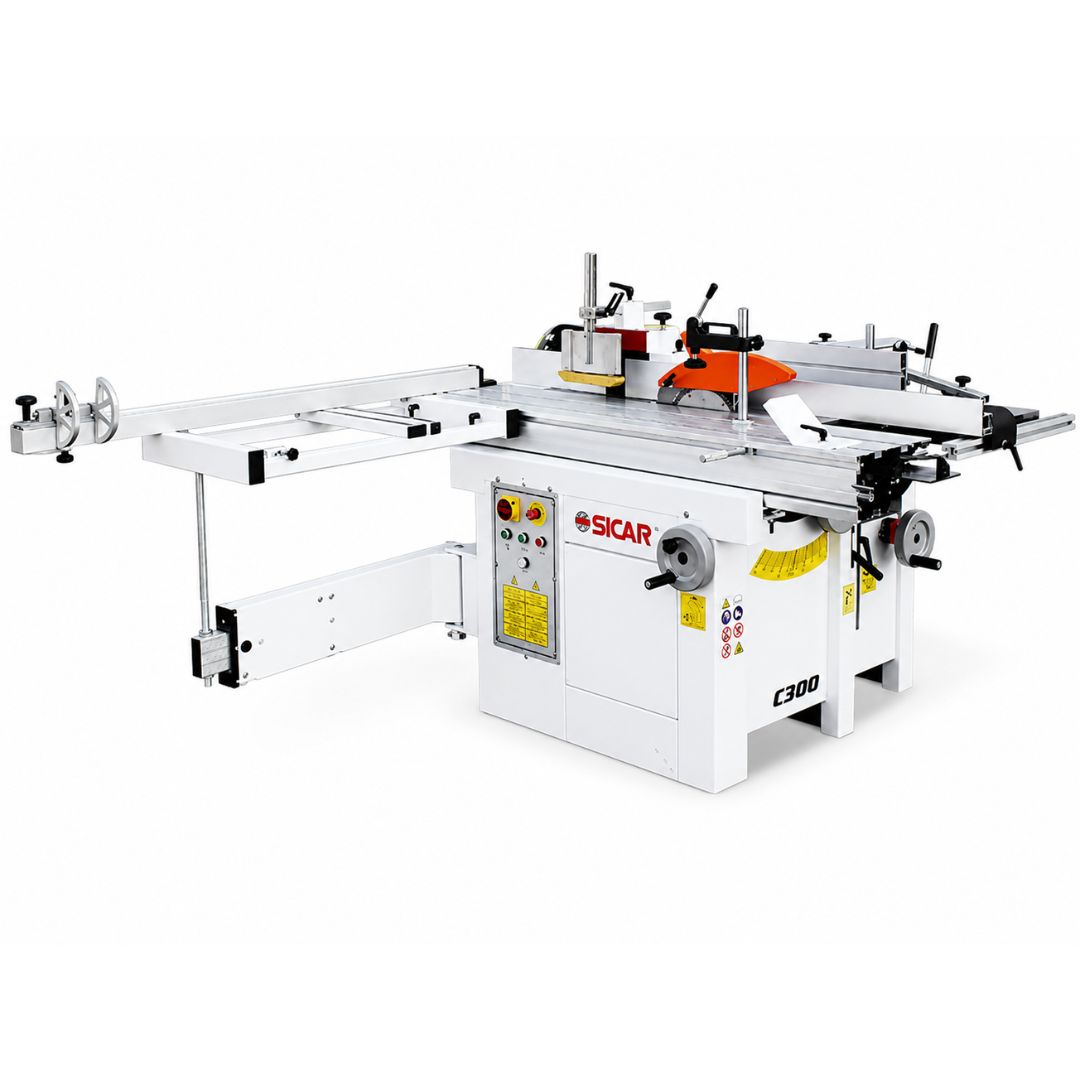

Combinada 5 Operaciones SICAR C300
La SICAR C300 es una máquina combinada profesional de 5 operaciones, diseñada para talleres y carpinterías que buscan versatilidad, estabilidad y facilidad de operación dentro de un formato compacto.
Integra canteador, cepillo, escoplo, trompo o tupí y sierra escuadradora en una sola estructura, permitiendo realizar diferentes procesos de preparación, dimensionado, corte, perforación y moldeo de madera sin depender de varias máquinas independientes.
Su construcción sólida, las mesas de trabajo y los tres motores independientes ayudan a mantener un desempeño consistente en el trabajo diario, además de facilitar el cambio entre las diferentes funciones.
5 operaciones en una sola máquina
La SICAR C300 reúne las operaciones esenciales para la preparación y mecanizado de madera dentro de una sola estación de trabajo:
- Canteador: para enderezar cantos, nivelar superficies y preparar las piezas para procesos posteriores.
- Cepillo: para uniformar el espesor de la madera y trabajar piezas de 4 a 220 mm de altura.
- Escoplo: para realizar perforaciones, mortajas y trabajos de ensamble.
- Trompo o tupí: para molduras, perfiles, ranuras y trabajos de espigado.
- Sierra escuadradora: para cortes rectos o inclinados con disco principal, incisor y carro deslizante.
Canteado y cepillado de madera
El canteador cuenta con una mesa de trabajo de 300 x 1500 mm y un árbol portacuchillas de 70 mm con tres cuchillas. El conjunto trabaja a 5700 rpm y permite realizar desbastes de hasta 4 mm.
La función de cepillo utiliza una mesa de 300 x 660 mm y un sistema de avance de 7 m/min. Permite trabajar piezas con alturas de 4 a 220 mm, ayudando a obtener espesores más uniformes.
La mesa del cepillo se desplaza hacia el interior de la máquina, ayudando a conservar un formato compacto durante el cambio entre operaciones.
Sierra escuadradora con disco incisor
La sierra escuadradora utiliza un disco principal de 250 x 30 mm y un disco incisor de 90 x 22 mm. El incisor prepara la cara inferior del material antes del paso del disco principal, ayudando a reducir el astillado en tableros recubiertos.
El disco principal trabaja a 4500 rpm y el incisor a 7000 rpm. La altura máxima de corte es de 80 mm a 90° y de 50 mm a 45°.
La configuración estándar incluye un carro deslizante de 1250 x 315 mm. La guía paralela permite trabajar con un ancho de corte de 500 mm, con una configuración opcional de hasta 730 mm.
Trompo o tupí para molduras y perfiles
La estación de trompo o tupí cuenta con una mesa de trabajo de 220 x 1000 mm y cuatro velocidades de rotación: 2000, 3100, 4400 y 7000 rpm.
El eje ofrece un recorrido vertical de 115 mm y admite diámetros de 30, 35 o 50 mm, de acuerdo con la configuración. Permite trabajar con herramientas de hasta 160 mm de diámetro y realizar espigados de hasta 55 mm de profundidad.
La guía del trompo incorpora ajuste preciso para facilitar la preparación de perfiles, molduras, ranuras y otros mecanizados de carpintería.
Escoplo para perforaciones y ensambles
La unidad de escoplo incorpora una mesa de trabajo de 250 x 500 mm y recorridos longitudinal, transversal y vertical de 205, 95 y 90 mm, respectivamente.
El mandril admite herramientas de 0 a 16 mm, permitiendo realizar mortajas, perforaciones y mecanizados para diferentes tipos de ensamble en madera.
Tres motores independientes
La SICAR C300 utiliza tres motores independientes para alimentar las diferentes estaciones de trabajo. La configuración trifásica estándar ofrece 3.0 HP / 2.2 kW por motor.
Esta distribución permite cambiar entre funciones mediante los controles de la máquina, reduciendo la necesidad de realizar cambios manuales de correas cada vez que se selecciona una operación diferente.
También están disponibles configuraciones opcionales con motores monofásicos de 3.0 HP / 2.2 kW o motores trifásicos de mayor potencia de 4.0 HP / 3.0 kW.
Formato compacto para talleres profesionales
La C300 ocupa aproximadamente 2200 x 1590 mm y concentra cinco procesos dentro de una sola estructura. Esto permite aprovechar mejor el espacio del taller y mantener diferentes operaciones de preparación y mecanizado dentro de una estación central.
Su construcción robusta, las mesas de trabajo y el sistema de soporte del carro ayudan a mantener estabilidad al trabajar con piezas de madera dentro de los rangos técnicos de la máquina.
Beneficios principales
- Máquina combinada de 5 operaciones.
- Integra canteador, cepillo, escoplo, trompo o tupí y sierra escuadradora.
- Tres motores independientes para facilitar el cambio entre operaciones.
- Formato compacto para optimizar el espacio del taller.
- Canteador con mesa de 300 x 1500 mm.
- Cepillo con capacidad de trabajo de 4 a 220 mm.
- Sierra escuadradora con disco principal e incisor.
- Carro deslizante estándar de 1250 x 315 mm.
- Trompo o tupí con cuatro velocidades de rotación.
- Escoplo con mandril para herramientas de hasta 16 mm.
- Opciones de configuración para adaptar la máquina al taller.
Ficha técnica - SICAR C300
| Especificación | Unidad | C300 |
|---|---|---|
| Canteador | ||
| Mesa de trabajo | mm | 300 x 1500 |
| Diámetro del árbol portacuchillas | mm | 70 |
| Velocidad del árbol portacuchillas | rpm | 5700 |
| Número de cuchillas | piezas | 3 |
| Dimensiones de las cuchillas | mm | 300 x 25 x 3 |
| Profundidad máxima de desbaste | mm | 4 |
| Cepillo | ||
| Mesa de trabajo | mm | 300 x 660 |
| Velocidad de avance | m/min | 7 |
| Altura de trabajo | mm | 4-220 |
| Escoplo | ||
| Mesa de trabajo | mm | 250 x 500 |
| Recorrido longitudinal / transversal / vertical | mm | 205 / 95 / 90 |
| Capacidad del mandril | mm | 0-16 |
| Sierra escuadradora | ||
| Mesa de trabajo | mm | 220 x 1000 |
| Velocidad del disco principal / incisor | rpm | 4500 / 7000 |
| Disco principal (diámetro x eje) | mm | 250 x 30 |
| Altura de corte a 45° / 90° | mm | 50 / 80 |
| Ancho con guía paralela | mm | 500 (730 opcional) |
| Disco incisor (diámetro x eje) | mm | 90 x 22 |
| Trompo o tupí | ||
| Mesa de trabajo | mm | 220 x 1000 |
| Velocidades de rotación del eje | rpm | 2000 / 3100 / 4400 / 7000 |
| Diámetro del eje | mm | 30 / 35 / 50 |
| Recorrido vertical del eje | mm | 115 |
| Diámetro máximo de herramienta | mm | 160 |
| Profundidad máxima de espigado | mm | 55 |
| Datos generales | ||
| Número de motores independientes | piezas | 3 |
| Potencia de cada motor trifásico | HP / kW | 3.0 / 2.2 |
| Carro deslizante estándar | mm | 1250 x 315 |
| Dimensiones aproximadas de la máquina | mm | 2200 x 1590 x 875 |
| Dimensiones del embalaje | mm | 1675 x 1130 x 1065 |
| Peso | kg | 580 |
| Configuraciones opcionales | ||
| Motor monofásico | HP / kW | 3.0 / 2.2 |
| Motor trifásico de mayor potencia | HP / kW | 4.0 / 3.0 |
| Longitudes opcionales del carro | mm | 1600 / 1800 / 2000 / 2200 |
Accesorios opcionales disponibles
La SICAR C300 puede configurarse con diferentes accesorios para adaptar sus funciones a las necesidades del taller.
- Ruedas de desplazamiento.
- Cabezal helicoidal para canteador.
- Cuchillas o insertos de carburo.
- Guía de contorneado para el trompo.
- Guía de espigado.
- Disco de sierra.
- Disco incisor.
- Portabrocas.
- Kit de herramientas para escoplo.
- Cabezal número 7.
- Guía ingleteadora.
- Cuchillas para canteador.
- Microajuste de la guía paralela.
- Carros deslizantes de mayor longitud.
Nota: los accesorios y las configuraciones opcionales no necesariamente están incluidos en la versión base. El voltaje, el tipo de alimentación, la potencia de los motores, la longitud del carro, los discos, los accesorios, las dimensiones finales y las condiciones de instalación deben confirmarse con Nuno Technology antes de realizar el pedido.
