Embisagradora MZB73031
Embisagradora de un Cabezal MZB73031
La Embisagradora MZB73031 es una máquina especializada para perforar los alojamientos de bisagras en puertas y paneles de muebles. Permite realizar el orificio principal de la cazoleta y los orificios auxiliares de fijación con rapidez, precisión y repetibilidad.
Está diseñada para fabricar puertas de cocina, armarios, closets, gabinetes, libreros y mobiliario de oficina. Su formato compacto y su cabezal único la convierten en una solución práctica para carpinterías, talleres profesionales y producciones en lotes pequeños o medianos.
Perforación de bisagras en una sola operación: el cabezal puede trabajar el orificio central para la cazoleta y los dos orificios de montaje, de acuerdo con la broca y la configuración instalada. Esto ayuda a estandarizar la posición de las bisagras y reduce el trabajo manual.
Precisión y productividad para puertas de muebles
La MZB73031 combina guías de posicionamiento, regla de medición, topes ajustables y sujeción neumática para mantener la pieza estable durante la perforación. La separación puede ajustarse para trabajar diferentes posiciones de bisagras y distintos tamaños de panel.
Cabezal único
Configuración compacta para perforar bisagras de forma rápida y repetible.
Perforación de hasta 35 mm
Capacidad para trabajar el diámetro habitual de las cazoletas de bisagra para muebles.
Sujeción neumática
Los cilindros de presión inmovilizan la pieza durante el ciclo de perforación.
Ajuste de posicionamiento
Regla, topes y guía recta facilitan el trabajo con diferentes medidas y separaciones.
Accionamiento por pedal
Permite iniciar el ciclo mientras el operador mantiene las manos libres para posicionar el panel.

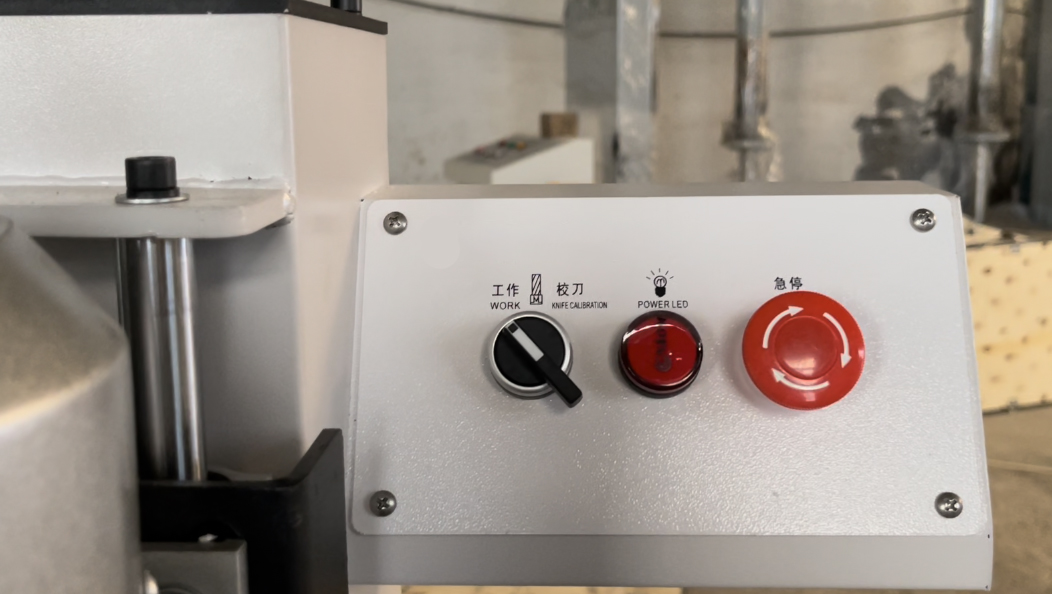

Paro de emergencia
Botón de parada inmediata situado en el panel de operación para responder ante una emergencia.

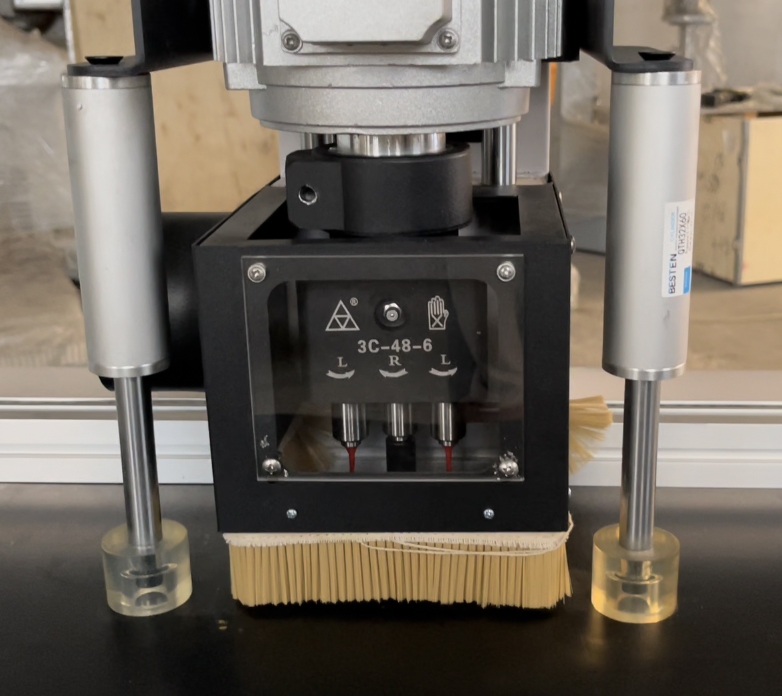

Cabezal de perforación y sujeción de la pieza
El cabezal está preparado para ejecutar el patrón de perforación de la bisagra con precisión. El orificio central corresponde a la cazoleta, mientras los orificios laterales pueden utilizarse para los puntos de montaje según la herramienta instalada.
Los cilindros neumáticos presionan el panel contra la mesa durante el ciclo. Esta sujeción ayuda a evitar desplazamientos, mejora la repetibilidad y permite mantener una profundidad más uniforme entre piezas.
Motor estable y ajuste preciso
El motor de 1.1 kW trabaja a una velocidad informada de 2840 rpm. De acuerdo con el fabricante, el sistema ofrece funcionamiento estable y frenado sensible, mientras la guía vertical de precisión facilita el movimiento y el ajuste del conjunto de perforación.
La regla y los topes permiten repetir la posición de los orificios en varias piezas. Esto resulta especialmente útil para fabricar series de puertas que deben conservar la misma altura y separación de bisagras.
Operación práctica mediante pedal
El pedal permite accionar el ciclo sin retirar las manos de la pieza. El operador posiciona el panel contra los topes, verifica la medida, mantiene la pieza alineada y activa la máquina con el pie. Los cilindros neumáticos sujetan el material antes de la perforación.
Para cambiar la posición de la bisagra, se ajustan los topes sobre la guía y se realiza una pieza de prueba antes de iniciar la producción. Este procedimiento ayuda a confirmar el diámetro, la profundidad y la distancia desde el borde.
Ficha técnica de la Embisagradora MZB73031
| Especificación | Valor |
|---|---|
| Modelo | MZB73031 |
| Tipo de máquina | Embisagradora de un cabezal |
| Aplicación principal | Perforación de orificios para bisagras en puertas y paneles de muebles |
| Potencia del motor | 1.1 kW |
| Presión de aire | 0.5–0.6 MPa |
| Diámetro máximo de perforación | 35 mm |
| Profundidad máxima de perforación | 60 mm |
| Longitud máxima de la pieza | 1000 mm |
| Velocidad del husillo | 2840 rpm |
| Dimensiones generales | 890 × 800 × 1550 mm |
| Peso | 100 kg |
Las brocas, el patrón del cabezal, el voltaje y algunos componentes pueden variar según la configuración solicitada y las actualizaciones del fabricante. Confirme la configuración eléctrica y neumática antes de realizar el pedido.
Principales ventajas
- Perforación rápida y repetible de alojamientos para bisagras.
- Capacidad de perforación de hasta 35 mm de diámetro.
- Profundidad máxima informada de 60 mm.
- Cabezal único, compacto y adecuado para talleres con espacio limitado.
- Sujeción neumática para mantener la pieza estable durante el ciclo.
- Guía recta, regla y topes ajustables para diferentes posiciones de perforación.
- Accionamiento por pedal para trabajar con las manos libres.
- Botón de paro de emergencia en el panel de operación.
- Estructura rígida, operación estable y bajo nivel de ruido según el fabricante.
Aplicaciones recomendadas
- Puertas de cocinas y gabinetes.
- Puertas de armarios, closets y vestidores.
- Mobiliario de oficina y muebles modulares.
- Puertas para libreros, alacenas y muebles comerciales.
- Producción en pequeños y medianos lotes.
Preguntas frecuentes
¿Por qué se llama embisagradora?
Porque está diseñada específicamente para perforar el alojamiento donde se instala la bisagra de cazoleta y, según el cabezal instalado, sus orificios auxiliares de fijación.
¿Cuál es el diámetro máximo de perforación?
El fabricante informa un diámetro máximo de 35 mm, medida habitual para bisagras de cazoleta en muebles.
¿Necesita aire comprimido?
Sí. La sujeción trabaja de forma neumática y requiere una presión de aire de 0.5 a 0.6 MPa. La disponibilidad del compresor debe confirmarse por separado.
¿Puede perforar el orificio central y los laterales?
Sí, cuando se instala el cabezal y las brocas correspondientes. El patrón puede realizar el orificio de la cazoleta y los dos puntos auxiliares de montaje en un mismo ciclo.
¿Se puede ajustar la posición de la bisagra?
Sí. La guía, la regla y los topes permiten modificar la posición para trabajar diferentes distancias y tamaños de panel.
¿Para qué nivel de producción está recomendada?
Es especialmente adecuada para carpinterías, talleres profesionales y fabricantes que trabajan lotes pequeños o medianos y necesitan estandarizar la perforación de bisagras.
