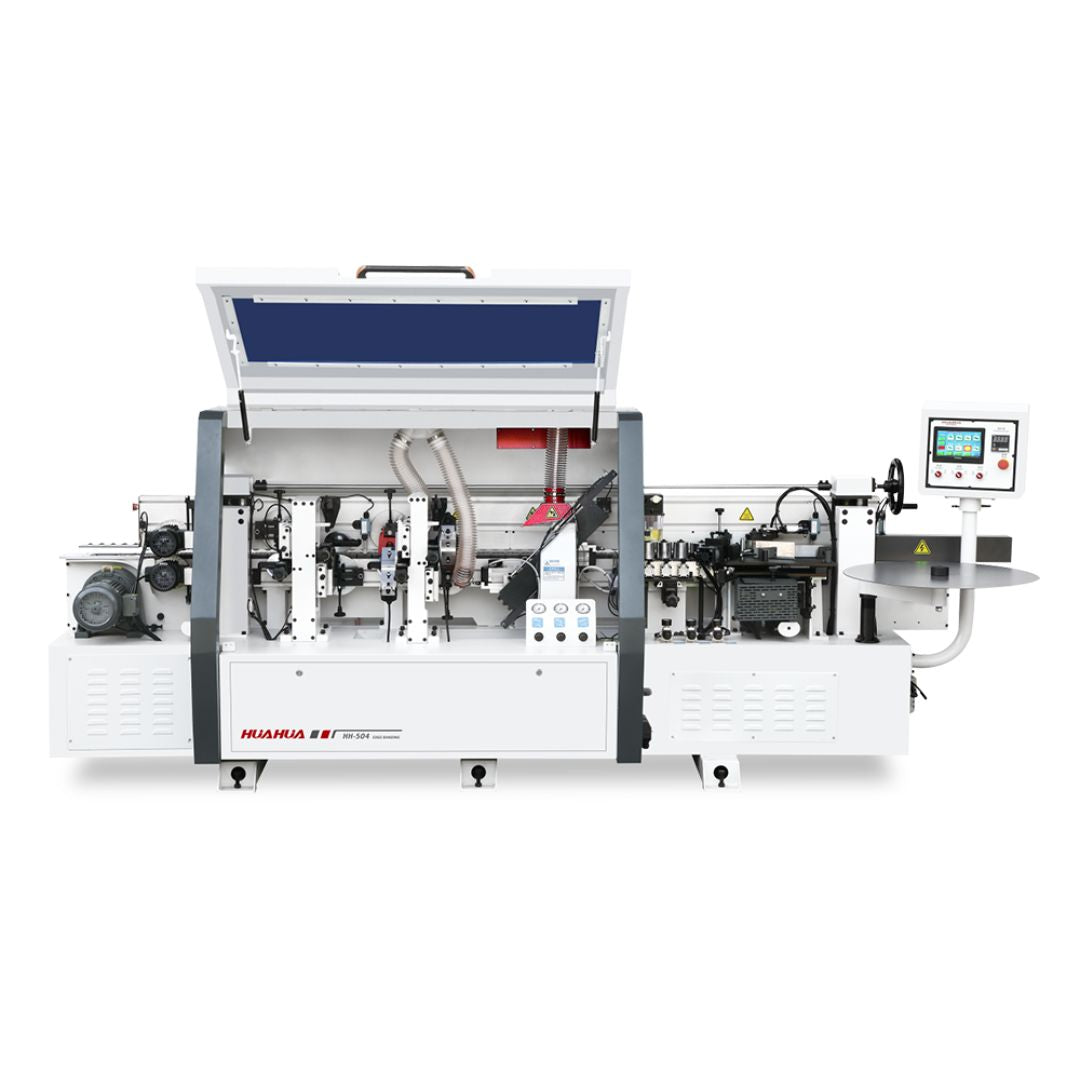

Enchapadora HH-504
La Enchapadora Automática HUAHUA HH-504 es una máquina industrial de configuración compacta, desarrollada para automatizar las principales etapas del enchapado de paneles utilizados en la fabricación de muebles.
En una única línea de producción, la HH-504 realiza las operaciones de encolado, prensado, corte de extremos, recorte fino, raspado y pulido. Esta configuración ayuda a aumentar la productividad, mantener un acabado uniforme y reducir la dependencia de procesos manuales.
Gracias a sus dimensiones compactas y a su velocidad de avance seleccionable, es una excelente alternativa para carpinterías y fábricas que desean comenzar a trabajar con una enchapadora automática industrial.
- Proceso automático de enchapado en una única línea.
- Unidad de encolado con rodillo de aplicación ajustable.
- Prensado uniforme de la cinta contra el panel.
- Corte automático del sobrante delantero y trasero.
- Recorte fino de los excedentes superior e inferior.
- Raspado para obtener un radio más uniforme.
- Pulido superior e inferior del canto terminado.
- Velocidad de avance de 15, 18 o 20 m/min.
- Configuración industrial compacta y funcional.
Funciones
La HH-504 integra seis etapas fundamentales del proceso de enchapado: encolado, prensado, corte de extremos, recorte fino, raspado y pulido. El panel avanza automáticamente por las diferentes unidades hasta completar el acabado del canto.

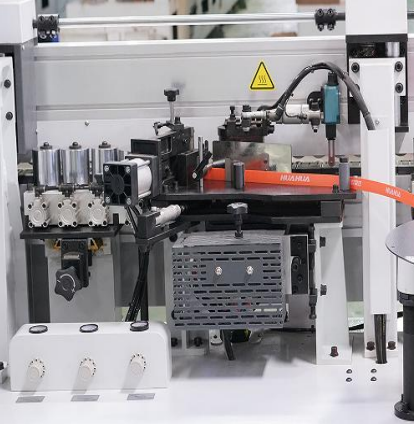

Unidad de encolado
La unidad de encolado está diseñada para alcanzar la temperatura de operación en poco tiempo. Su sistema de cambio rápido facilita las tareas de limpieza y permite reducir el tiempo necesario al cambiar el adhesivo o trabajar con otro color.
El rodillo de aplicación sincronizado cuenta con regulación fina para controlar la cantidad de adhesivo depositada sobre el borde del panel. Esto ayuda a mantener una distribución uniforme y reducir el exceso de cola durante el proceso.
Unidad de prensado
Después de la aplicación del adhesivo, la cinta de canto es presionada firmemente contra el panel. Los rodillos de presión mantienen el contacto entre los materiales durante el avance, favoreciendo una unión estable y uniforme.
Una presión correctamente ajustada ayuda a disminuir espacios entre el panel y la cinta, mejorando la calidad visual y la resistencia del enchapado.

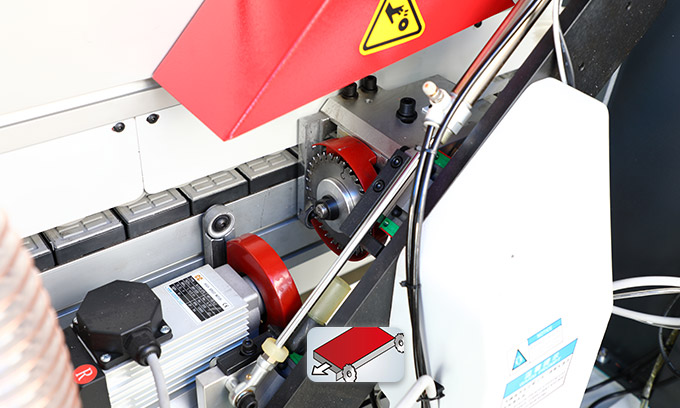

Unidad de corte de extremos
La unidad de corte elimina automáticamente los sobrantes de cinta ubicados en los extremos delantero y trasero del panel.
El sistema utiliza guías lineales de precisión, seguimiento automático del perfil y motores de alta frecuencia y velocidad. De esta forma, la cinta queda alineada con los extremos del panel y se obtiene una superficie de corte plana y uniforme.
Sistema de recorte fino
El sistema de recorte fino retira el exceso de cinta ubicado en las partes superior e inferior del panel. Sus discos de seguimiento acompañan la superficie de la pieza y mantienen la posición de las herramientas durante el procesamiento.
La estructura con motores de alta frecuencia y velocidad permite mecanizar el canto con un perfil redondeado tipo R, proporcionando una transición más suave entre la cinta y la superficie del panel.
Unidad de raspado
Durante el recorte pueden aparecer pequeñas marcas onduladas ocasionadas por el movimiento de las herramientas. La unidad de raspado retira estas irregularidades y corrige el acabado del radio del canto.
Las cuchillas trabajan sobre las partes superior e inferior, ayudando a obtener una superficie más lisa, limpia y uniforme antes de la etapa final de pulido.

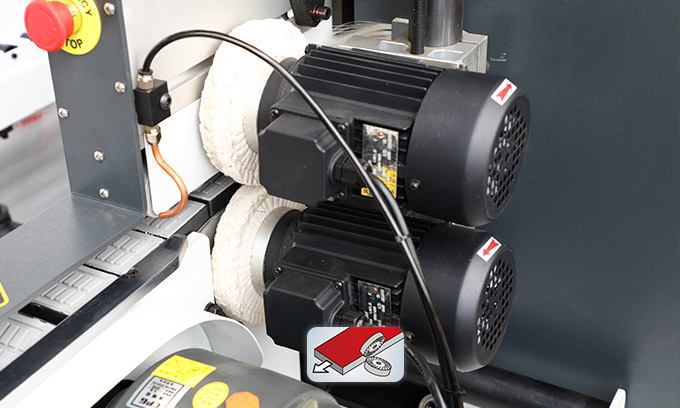

Unidad de pulido
La unidad de pulido cuenta con discos que trabajan sobre las partes superior e inferior del canto. Su función es limpiar la superficie, reducir pequeñas irregularidades de color y proporcionar una apariencia más uniforme.
Esta es la última etapa del proceso automático y deja el canto preparado para las siguientes operaciones de producción y montaje del mueble.
Proceso automático de producción
El operador posiciona el panel en la entrada de la máquina y el sistema de alimentación lo transporta por las diferentes unidades:
- Encolado: aplicación controlada del adhesivo.
- Prensado: fijación de la cinta sobre el borde del panel.
- Corte de extremos: eliminación del sobrante delantero y trasero.
- Recorte fino: ajuste superior e inferior de la cinta.
- Raspado: corrección de marcas e irregularidades.
- Pulido: limpieza y acabado final del canto.
La integración de estas operaciones reduce la manipulación manual entre etapas y ayuda a mantener mayor uniformidad entre los paneles procesados.
Ficha técnica
| Especificación | HH-504 |
|---|---|
| Longitud mínima del panel | ≥ 100 mm |
| Ancho mínimo del panel | ≥ 80 mm |
| Espesor del panel | 10–60 mm |
| Ancho de la cinta de canto | 13–63 mm |
| Espesor de la cinta de canto | 0,4–3,0 mm |
| Velocidad de avance | 15 / 18 / 20 m/min |
| Potencia total instalada | 8,8 kW |
| Presión de trabajo | 0,65 MPa |
| Dimensiones de la máquina | 4000 × 1000 × 1700 mm |
| Peso aproximado | 1400 kg |
Las especificaciones y características pueden variar según la configuración final de la máquina. Consulte las condiciones de instalación, alimentación eléctrica y suministro de aire comprimido antes de realizar el pedido.
Aplicaciones
La HH-504 está indicada para carpinterías, fabricantes de muebles y empresas que desean automatizar el enchapado de paneles sin utilizar una línea de grandes dimensiones.
Puede utilizarse en la producción de armarios, guardarropas, cocinas, muebles residenciales, mobiliario comercial, muebles de oficina y diferentes productos fabricados con paneles.
Preguntas frecuentes
¿Para qué tipo de empresa está indicada la HH-504?
La HH-504 es una enchapadora automática industrial de configuración esencial. Está indicada para carpinterías y fábricas que están comenzando a automatizar el proceso de enchapado y necesitan una máquina compacta con las principales funciones de acabado.
¿Qué operaciones realiza automáticamente?
La máquina realiza encolado, prensado, corte de extremos, recorte fino, raspado y pulido. Estas operaciones se ejecutan de manera secuencial mientras el panel avanza por la máquina.
¿Cuál es la diferencia entre la HH-504 y la HH-505?
Según el fabricante, la HH-505 incorpora una unidad adicional de recorte grueso. La HH-504 cuenta con recorte fino, pero no incluye esa etapa adicional de recorte grueso.
¿Cuál es el tamaño mínimo del panel?
La especificación indica una longitud mínima de 100 mm y un ancho mínimo de 80 mm. La estabilidad durante el procesamiento también dependerá del espesor, formato y condiciones de apoyo de la pieza.
¿Cuál es la velocidad de trabajo?
La velocidad de avance puede configurarse en 15, 18 o 20 m/min, permitiendo adaptar el funcionamiento al material y a las condiciones del proceso.
¿La máquina necesita aire comprimido?
Sí. La presión de trabajo especificada es de 0,65 MPa. La instalación debe contar con un sistema de aire comprimido compatible con los requerimientos de la máquina.
¿La HH-504 incluye redondeo de esquinas?
No. La configuración oficial de la HH-504 incluye encolado, prensado, corte de extremos, recorte fino, raspado y pulido. Para otras unidades de acabado, consulte los modelos superiores disponibles.
