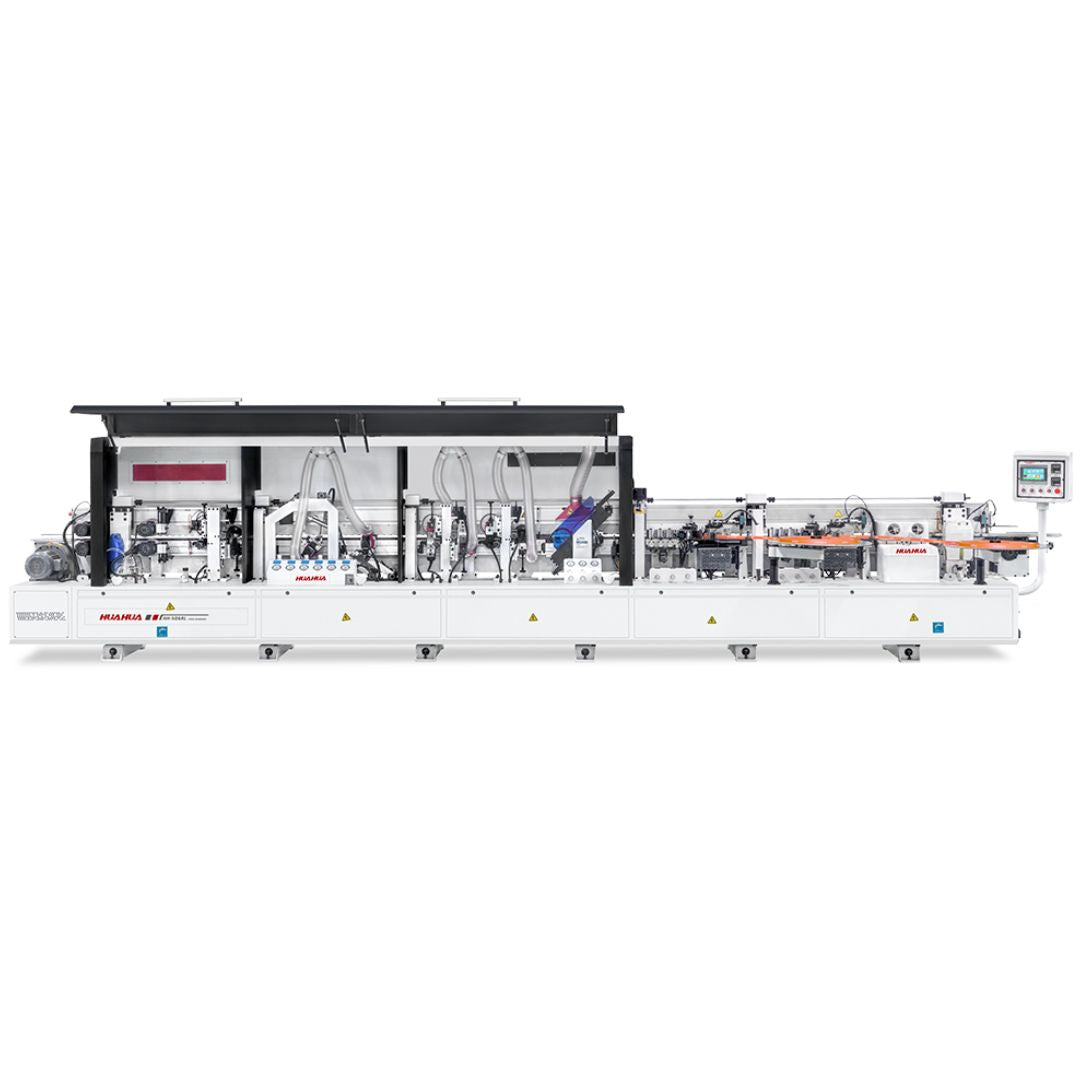

Enchapadora HH-506RL
La Enchapadora Automática HUAHUA HH-506RL es una solución industrial completa para el enchapado continuo de paneles utilizados en la fabricación de muebles.
Su principal diferencial es el sistema de doble encolado EVA, doble alimentación de cinta y doble prensado. Esta configuración permite trabajar con dos colores de adhesivo o dos cintas diferentes, reduciendo el tiempo necesario para cambiar entre producciones.
La máquina integra perfilado, doble encolado, doble prensado, corte de extremos, recorte grueso, recorte fino, redondeo de esquinas, raspado, limpieza y doble pulido.
Es una excelente alternativa para fábricas que trabajan con diferentes colores de paneles y cintas de canto, producción personalizada y grandes volúmenes de piezas.
- Doble depósito para adhesivo EVA.
- Dos áreas independientes para alimentación de cinta.
- Doble sistema de prensado.
- Cambio entre diferentes colores de cinta o adhesivo.
- Perfilado con motor de 2,2 kW.
- Recorte grueso y fino a 18.000 rpm.
- Redondeo automático de esquinas.
- Raspado y limpieza del canto.
- Doble unidad de pulido superior e inferior.
- Velocidad de avance seleccionable de 15, 18 o 20 m/min.
Funciones
La HH-506RL realiza automáticamente las diferentes etapas necesarias para preparar, encolar y terminar el canto del panel.
El proceso comienza con la aplicación del agente separador y el perfilado del borde. Después, el sistema aplica la cinta mediante las unidades de encolado y prensado seleccionadas. Finalmente, se realizan las operaciones de corte, recorte, redondeo, raspado, limpieza y pulido.
Agente separador
Antes del perfilado y del encolado, el sistema aplica un agente separador sobre la superficie próxima al borde del panel.
Este producto ayuda a evitar que los residuos de adhesivo se adhieran fuertemente a la superficie, facilitando la limpieza en las etapas posteriores del proceso.

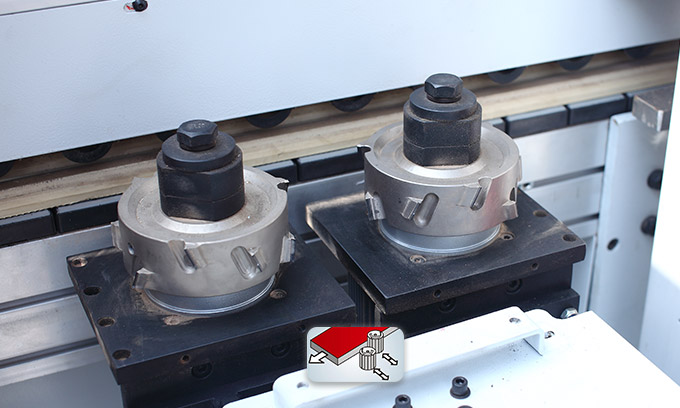

Unidad de perfilado
La unidad de perfilado corrige las pequeñas irregularidades presentes en el borde después del corte del panel.
Está equipada con un motor de 2,2 kW y dos herramientas de fresado posicionadas en secuencia. Estas herramientas eliminan marcas y ondulaciones para crear una superficie más regular antes de aplicar el adhesivo.
La preparación uniforme del borde favorece el contacto entre el panel y la cinta, mejorando la integridad y la apariencia del enchapado.
- Potencia del motor: 2,2 kW.
- Altura máxima estándar de perfilado: 40 mm.
- Altura opcional de perfilado: hasta 65 mm.
Doble unidad de encolado EVA
La HH-506RL incorpora dos depósitos independientes para adhesivo EVA. Esto permite mantener preparados dos adhesivos y seleccionar el más adecuado según el color del panel o de la cinta de canto.
La posibilidad de trabajar con diferentes colores de adhesivo ayuda a disminuir la visibilidad de la línea de cola y mejora la uniformidad visual del mueble terminado.
La doble unidad también reduce el tiempo necesario para limpiar y cambiar de adhesivo cuando la producción alterna entre paneles claros y oscuros.
Doble alimentación de cinta y doble prensado
La máquina dispone de dos áreas para cinta de canto y dos unidades de prensado. El operador puede preparar diferentes cintas y seleccionar la configuración necesaria para cada producción.
Después de aplicar el adhesivo, los rodillos presionan firmemente la cinta contra el panel para mantener un contacto estable y uniforme.
Esta configuración resulta especialmente útil en fábricas que trabajan frecuentemente con dos o más colores de cinta.
Unidad de corte de extremos
La unidad de corte elimina automáticamente el sobrante de cinta ubicado en los extremos delantero y trasero del panel.
El corte deja la cinta alineada con los extremos de la pieza antes de que el panel pase a las unidades de recorte y redondeo.
Sistema de recorte grueso y fino
El recorte grueso elimina la mayor parte del exceso de cinta en las zonas superior e inferior. A continuación, el recorte fino realiza el ajuste final y forma el radio del canto.
El sistema utiliza motores de alta frecuencia y herramientas R2 para obtener un mecanizado estable y uniforme.
- Motores de alta frecuencia: 2 unidades.
- Potencia: 0,75 kW por motor.
- Velocidad: 18.000 rpm.
- Herramientas: 2 fresas R2 de 6 dientes.
- Ajuste: control manual en dos ejes para altura y profundidad.
El ajuste en altura y profundidad permite adaptar las unidades a diferentes espesores de panel y cinta.
Unidad de redondeo de esquinas
La unidad de redondeo mecaniza automáticamente los extremos superior e inferior del canto, formando una transición más suave en las cuatro esquinas del panel.
Puede trabajar con cintas de canto de 0,4 a 3,0 mm y paneles con espesores de 10 a 60 mm.
- Motores: 2 unidades de 0,37 kW.
- Espesor de cinta: 0,4–3,0 mm.
- Espesor del panel: 10–60 mm.
- Aplicación: cantos rectos y piezas postformadas compatibles.
Unidad de raspado
Después del recorte pueden quedar pequeñas marcas producidas por la rotación de las herramientas. La unidad de raspado retira estas irregularidades y corrige el acabado del radio.
El proceso ayuda a obtener una superficie superior e inferior más lisa y uniforme antes de la limpieza y del pulido final.
Unidad de limpieza
La unidad de limpieza retira residuos de adhesivo y suciedad presentes en la zona próxima al canto.
Su trabajo se complementa con el agente separador aplicado al comienzo del proceso, ayudando a preparar la pieza para la etapa final de pulido.
Doble unidad de pulido
La HH-506RL incorpora dos etapas de pulido para completar el acabado del canto.
Los discos trabajan sobre las zonas superior e inferior, retirando pequeñas irregularidades de color, limpiando la superficie y proporcionando una apariencia más uniforme.
Proceso automático de producción
- Agente separador: prepara la superficie para facilitar la limpieza.
- Perfilado: corrige las irregularidades del borde.
- Encolado 1 o 2: aplica el adhesivo EVA seleccionado.
- Prensado 1 o 2: fija la cinta de canto contra el panel.
- Corte de extremos: elimina el sobrante delantero y trasero.
- Recorte grueso: retira la mayor parte del exceso de cinta.
- Recorte fino: ajusta el canto y forma el radio final.
- Redondeo de esquinas: mecaniza los extremos del panel.
- Raspado: corrige marcas e irregularidades.
- Limpieza: retira residuos próximos al canto.
- Pulido 1 y 2: limpia y proporciona el acabado final.
Ficha técnica
| Especificación | HH-506RL |
|---|---|
| Longitud mínima del panel | ≥ 120 mm |
| Ancho mínimo del panel | ≥ 95 mm |
| Espesor del panel | 10–60 mm |
| Ancho de la cinta de canto | 13–63 mm |
| Espesor de la cinta de canto | 0,4–3,0 mm |
| Velocidad de avance | 15 / 18 / 20 m/min |
| Potencia total instalada | 24 kW |
| Presión de trabajo | 0,65 MPa |
| Dimensiones de la máquina | 8050 × 1000 × 1700 mm |
| Peso aproximado | 2700 kg |
Las características y especificaciones pueden variar según la configuración final solicitada. Confirme la tensión eléctrica, la altura de perfilado, los componentes opcionales y las condiciones de instalación antes de realizar el pedido.
Aplicaciones
La HH-506RL está indicada para fábricas de muebles y carpinterías industriales que trabajan con diferentes colores de paneles, adhesivos y cintas de canto.
Puede utilizarse en la fabricación de cocinas, armarios, guardarropas, muebles de baño, muebles residenciales, mobiliario comercial y muebles de oficina.
Preguntas frecuentes
¿Por qué elegir la HH-506RL?
La HH-506RL combina doble encolado EVA, dos áreas para cinta, doble prensado, perfilado, recorte grueso y fino, redondeo de esquinas, raspado, limpieza y doble pulido.
¿Cuál es la ventaja del doble depósito de adhesivo?
Permite mantener preparados dos colores de adhesivo y seleccionar el más adecuado para cada combinación de panel y cinta. Esto ayuda a reducir la visibilidad de la línea de cola y el tiempo de cambio entre producciones.
¿La máquina trabaja con adhesivo PUR?
La configuración descrita oficialmente para la HH-506RL utiliza doble depósito para adhesivo EVA. Si la producción necesita trabajar con PUR, debe consultarse una configuración o modelo específico.
¿Cuál es la diferencia entre la HH-506RL y la HH-506R?
La HH-506R dispone de un depósito de adhesivo y redondeo de esquinas. La HH-506RL incorpora doble depósito EVA, dos áreas para cinta y doble sistema de prensado, siendo más adecuada para producciones que alternan entre varios colores.
¿Para qué tipo de fábrica está indicada?
Está indicada para empresas con una producción media o alta que trabajan frecuentemente con diferentes colores de panel, cinta o adhesivo y necesitan reducir el tiempo dedicado a los cambios.
¿Qué tamaño mínimo de panel puede procesar?
La especificación indica una longitud mínima de 120 mm y un ancho mínimo de 95 mm. La estabilidad también dependerá del formato y espesor de la pieza.
¿Qué espesores de panel y cinta admite?
Puede trabajar con paneles de 10 a 60 mm y cintas de canto de 0,4 a 3,0 mm de espesor.
¿Cuál es la velocidad de avance?
La velocidad puede seleccionarse entre 15, 18 y 20 m/min para adaptarse al material y a las condiciones del proceso.
¿La altura de perfilado de 65 mm está incluida?
No necesariamente. La altura estándar informada es de hasta 40 mm. La capacidad de hasta 65 mm aparece como una configuración opcional.
