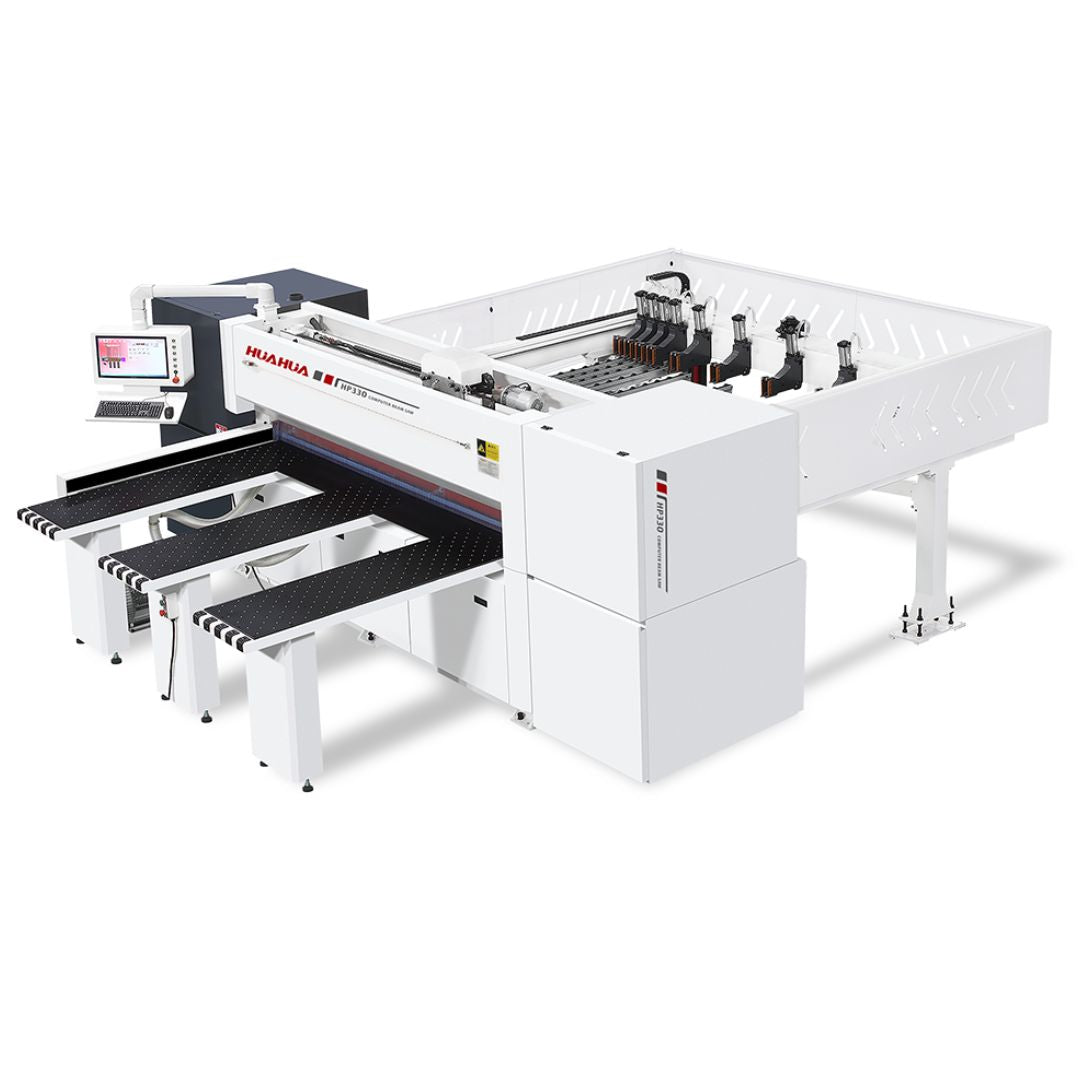

Seccionadora HP330
La Seccionadora CNC HUAHUA HP330 es una máquina industrial de alta productividad, desarrollada para realizar cortes precisos y automatizados en paquetes de paneles utilizados en la fabricación de muebles.
Cuenta con una longitud máxima de corte de 3300 mm y puede procesar paquetes con hasta 120 mm de espesor. Su sistema de alimentación automática, sujeción neumática de dos dedos y carro de sierra accionado por servomotor permiten mantener un avance rápido, estable y controlado.
La HP330 incorpora sierra principal de 18,5 kW, sierra incisora independiente, mesas con colchón de aire y un sistema de control mediante computadora industrial.
Es una solución indicada para fábricas que necesitan aumentar la producción, reducir la manipulación manual y mantener uniformidad entre los paneles cortados.
- Longitud máxima de corte de 3300 mm.
- Espesor máximo de corte de 120 mm.
- Sierra principal con motor de 18,5 kW.
- Sierra incisora independiente de 2,2 kW.
- Alimentación automática de hasta 85 m/min.
- Sujeción neumática mediante pinzas de dos dedos.
- Carro de sierra accionado por servomotor de 2 kW.
- Velocidad de avance del carro de hasta 100 m/min.
- Velocidad de retorno del carro de hasta 120 m/min.
- Computadora industrial para crear, simular y ejecutar planes de corte.
- Tres mesas con colchón de aire.
- Compatible con código de barras y automatización de fábrica.
Estructura principal de acero
La estructura principal pasa por un proceso de fabricación diseñado para reducir las tensiones residuales generadas durante la soldadura y el mecanizado.
Después de completar la soldadura, el bastidor se deja reposar durante aproximadamente un mes y posteriormente se somete a tratamiento térmico.
El tratamiento ayuda a estabilizar la estructura interna del material. Después, el bastidor pasa por un período adicional de estabilización antes de ser enviado al centro de mecanizado para el acabado de precisión.
Este proceso favorece la rigidez y estabilidad de la máquina durante el corte de paquetes pesados.
Sistema de control mediante computadora industrial
La computadora industrial centraliza la programación, simulación y ejecución de los planes de corte.
- Interfaz de operación clara y segura.
- Indicaciones completas para el uso de la máquina.
- Guía integrada para identificación y solución de problemas.
- Edición manual de planes de corte.
- Simulación del proceso antes de ejecutar el corte.
- Compatibilidad con software de gestión mediante código de barras.
- Posibilidad de integración con sistemas de automatización de fábrica.
Sujeción neumática de dos dedos
La HP330 utiliza pinzas neumáticas con una estructura de dos dedos para sujetar los paneles durante la alimentación y el corte.
Los cilindros neumáticos mantienen el paquete firmemente posicionado, mientras que los rodillos ayudan a desplazar el material sin dañar su superficie.
La combinación de pinzas y alimentación automática reduce movimientos no deseados y ayuda a mantener la precisión de las medidas programadas.
Servomotor del carro de sierra
El carro de sierra está equipado con un servomotor de 2 kW. El accionamiento trabaja junto con un reductor de precisión para controlar el avance y el retorno del conjunto de corte.
El sistema permite alcanzar una velocidad de avance de hasta 100 m/min y una velocidad de retorno de hasta 120 m/min.
El control mediante servomotor favorece un desplazamiento rápido, estable y adaptado a los parámetros definidos para cada plan de corte.
Carro de sierra principal e incisora
La sierra principal y la sierra incisora cuentan con mecanismos independientes de elevación y descenso.
El recorrido de corte puede posicionarse automáticamente de acuerdo con el ancho y el espesor programados, evitando desplazamientos innecesarios del carro.
La sierra principal utiliza un motor de 18,5 kW y trabaja a 4000 rpm. La sierra incisora, con motor de 2,2 kW, prepara la superficie inferior antes del paso del disco principal y ayuda a reducir el astillado.
El diseño del conjunto permite realizar el cambio de los discos con mayor rapidez, reduciendo el tiempo de mantenimiento.
Transportador de rodillos
Los rodillos facilitan el desplazamiento de los paneles y paquetes durante la entrada y el posicionamiento.
El sistema ayuda a proteger la superficie del material contra rayones y reduce el esfuerzo necesario para mover paneles pesados.
Mecanismo de elevación del carro de sierra
El mecanismo ajusta automáticamente la altura del conjunto de corte según el espesor del paquete procesado.
El eje de la sierra principal alcanza 4000 rpm y utiliza un reductor de precisión para controlar la posición de trabajo.
La regulación automática permite utilizar solamente la altura necesaria para cada corte, favoreciendo un proceso rápido, estable y flexible.

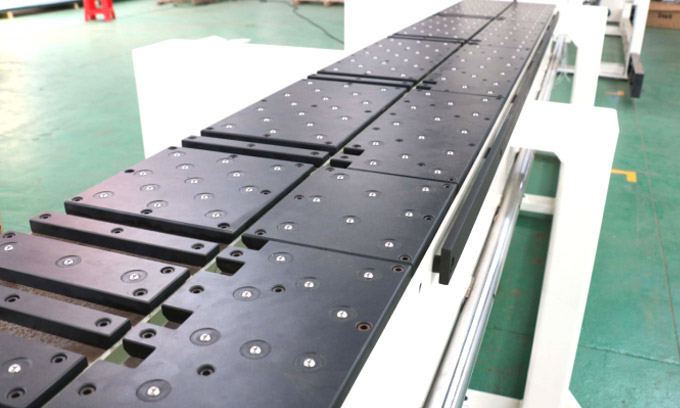

Mesas de corte con colchón de aire
La HP330 incorpora tres mesas con colchón de aire para facilitar el desplazamiento de los paneles.
El aire reduce el contacto directo del panel con la mesa, permitiendo que el operador mueva piezas pesadas con menor esfuerzo y disminuyendo el riesgo de rayones.
La mesa de corte presenta un diseño más estrecho que una mesa tradicional, ayudando a reducir deformaciones y mejorando el apoyo del material próximo a la línea de corte.

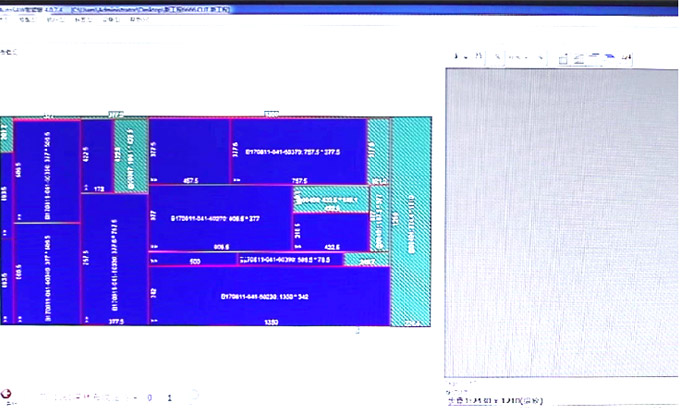

Software opcional de optimización de corte
El software de optimización puede calcular automáticamente la distribución de las piezas dentro de cada panel.
Entre sus principales funciones se encuentran:
- Cálculo automático de los planes de corte.
- Distribución optimizada de las piezas.
- Gestión de sobrantes reutilizables.
- Organización de los lotes de producción.
- Mejor aprovechamiento de la materia prima.
- Reducción de desperdicios y costos de producción.
Dispositivo alineador lateral opcional
El alineador lateral mantiene el panel apoyado contra la referencia durante el posicionamiento y el corte.
El sistema ayuda a evitar desplazamientos o vibraciones que podrían afectar la medida final del ancho.
La presión puede ajustarse de acuerdo con el espesor, peso y tipo de material procesado.
Capacidad de corte
| Especificación | HP330 |
|---|---|
| Longitud máxima de corte | 3300 mm |
| Longitud máxima con carga trasera | 3100 mm |
| Espesor máximo de corte | 120 mm |
| Velocidad de avance del carro | 0–100 m/min |
| Velocidad de retorno del carro | 0–120 m/min |
| Velocidad de alimentación automática | 85 m/min |
Discos y motorización
| Especificación | Configuración |
|---|---|
| Diámetro de la sierra principal | Ø380 mm |
| Sierra principal opcional | Ø450 mm |
| Diámetro del eje principal | Ø75 mm |
| Velocidad de la sierra principal | 4000 rpm |
| Potencia de la sierra principal | 18,5 kW |
| Diámetro de la sierra incisora | Ø200 mm |
| Diámetro del eje de la incisora | Ø50 mm |
| Velocidad de la sierra incisora | 5200 rpm |
| Potencia de la sierra incisora | 2,2 kW |
| Motor del carro de sierra | Servomotor AC de 2 kW |
| Motor de alimentación automática | Servomotor AC de 2 kW |
| Motores de los sopladores | 3 kW + 2,2 kW |
| Motor del alineador lateral | 0,25 kW |
| Potencia total instalada | 30,15 kW |
Ficha técnica general
| Especificación | HP330 |
|---|---|
| Presión de aire de trabajo | 5–7 kg/cm² |
| Altura de la mesa de trabajo | 980 mm |
| Cantidad de mesas con colchón de aire | 3 unidades |
| Peso neto aproximado | 5800 kg |
| Dimensiones de la máquina | 6560 × 5740 × 2060 mm |
Las especificaciones, dimensiones y componentes pueden variar según la configuración final solicitada. Confirme el disco principal, el sistema de carga, los opcionales, la tensión eléctrica y las condiciones de instalación antes de realizar el pedido.

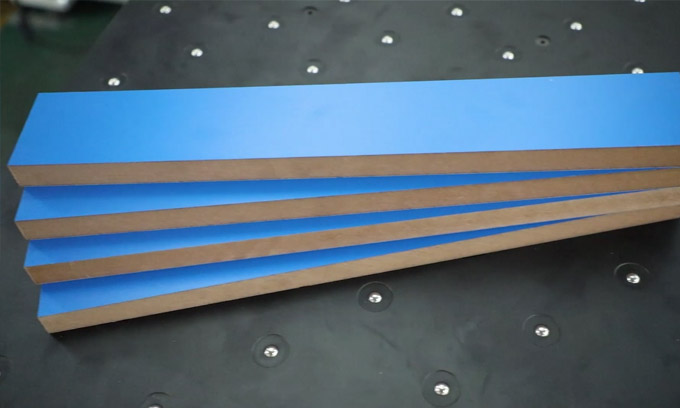

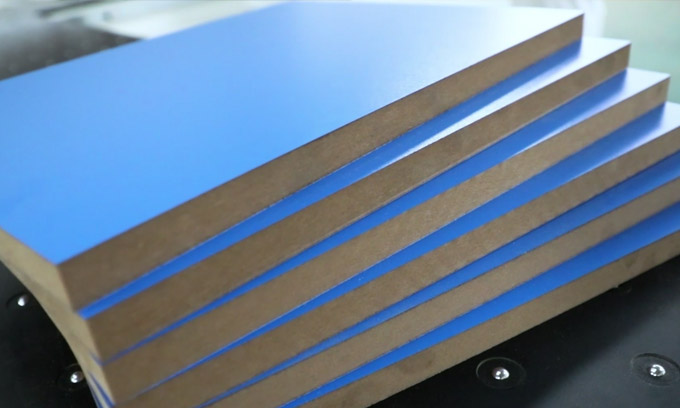

Aplicaciones
La HP330 está indicada para fábricas de muebles y centros de producción que necesitan cortar grandes cantidades de paneles con medidas repetitivas.
Puede procesar paquetes de MDF, MDP, aglomerado y otros paneles compatibles utilizados en la producción de:
- Cocinas.
- Armarios y guardarropas.
- Muebles residenciales.
- Mobiliario comercial.
- Muebles de oficina.
- Paneles preparados para líneas de enchapado y perforación CNC.
Preguntas frecuentes
¿Cuál es la longitud máxima de corte?
La longitud máxima de corte con alimentación frontal es de 3300 mm. Según el fabricante, la configuración con carga trasera admite una longitud máxima de 3100 mm.
¿Cuál es el espesor máximo de corte?
La HP330 puede procesar paquetes de paneles con hasta 120 mm de espesor.
¿Cuál es la diferencia principal entre la HP330 y la HP280?
La HP330 ofrece una longitud máxima de corte de 3300 mm, mientras que la HP280 está orientada a cortes de hasta 2800 mm. La HP330 también ocupa un área de instalación mayor.
¿La máquina utiliza sierra incisora?
Sí. La HP330 incorpora una sierra incisora de Ø200 mm con motor de 2,2 kW. La incisora trabaja antes de la sierra principal para ayudar a reducir el astillado en la superficie inferior.
¿El disco principal de 450 mm está incluido?
No necesariamente. La configuración estándar utiliza un disco principal de Ø380 mm. El disco de Ø450 mm aparece como una opción y debe confirmarse al definir la máquina.
¿La máquina puede crear planes de corte?
El sistema permite editar, simular y ejecutar planes de corte. El software automático de optimización aparece como una configuración opcional.
¿Puede trabajar con código de barras?
Sí. El sistema de control es compatible con software de gestión mediante código de barras y puede integrarse con sistemas de automatización de fábrica.
¿El alineador lateral está incluido?
No necesariamente. El alineador lateral aparece como una configuración opcional y debe solicitarse de acuerdo con las necesidades de precisión y producción.
¿Qué infraestructura necesita la HP330?
La instalación debe considerar el espacio de 6560 × 5740 × 2060 mm, el peso aproximado de 5800 kg, alimentación eléctrica compatible y aire comprimido de 5 a 7 kg/cm².
